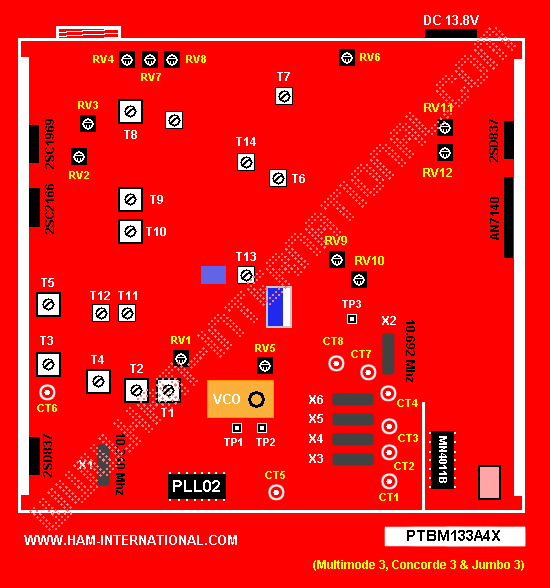

PTBM133A4X  PROCEDURE  DE REGLAGE  -  PTBM133A4X














 Oscillateurs

 Réglage


 Oscillateur de référence  CT1  10.240 Mhz (+/- 50 hz)
 Oscillateurs "offset"

 CT1 (X3)

 19.880 Mhz (+/- 50 hz)
   CT2 (X4)  20.105 Mhz (+/- 50 hz)
   CT3 (X5)  20.330 Mhz (+/- 50 hz)
   CT4 (X6)  20.555 Mhz (+/- 50 hz)
   CT7  10.695 Mhz (+ 100 hz)
 Oscillateur "offset" LSB  CT5  20.1035 Mhz (+ 250 hz)
   CT8  10.692 Mhz (- 100 hz)

 PLL
 Bloc VCO  TP2 (bande E canal 40)  0,6 Volts (+/- 0,1 V)
   TP2 (bande A canal 80)  0,3 Volts (ou moins)

 Emission

 Puissance AM / FM  RV 11  1 - 4 - 7,5 Watts
 Puissance FM      2 - 7 - 10 Watts
 Modulation AM  RV 12  90 % minimum
 Modulation FM (déviation)  RV 1  1,5 Khz à 3 Khz
 SSB Mic Gain Control  RV 6  2 - 8 - 12 Watts PEP
 SSB ALC  RV 3
 Bias  RV 2  35 mA (+/- 10 mA) -  0,70 Vdc
 Balance Modulation  RV 5  Supprimer la porteuse
 Balance Modulation  RV 5  (vérifier suppression porteuse)
 S mètre (RF)  RV 4  (comparer avec watt-mètre)

 Réception

 S mètre AM / FM (RX)  RV 8 (S9) Signal 40 dB (100 micro-Volt)
 S mètre SSB (RX)  RV 7 (S9) Signal 40 dB (100 micro-Volt)
 Squelch (AM)  RV 10 Signal 48 dB (300 micro-volts)






Alignement du PLL

Connecter le fréquencemètre sur la broche 3 du circuit PLL02 ("IC1"), via un condensateur de 1,000 pF.
- Lire 10.240 Mhz sur le fréquencemètre (tolérance acceptée + 200 Hz).

Alignement des fréquences offset

- Connecter le fréquencemètre sur le point de mesure repéré "TP-3"
- Sélecteur de mode sur "
USB", ajuster "CT-7" pour afficher 10.695 Mhz (+ 100/ - 0 Hz)
- Sélecteur de mode sur "
LSB", ajuster "CT-8" pour afficher 10.692 Mhz (+ 0/ - 100 Hz)

Positionner la commande
Tune en position "milieu" et  le Clarifier sur "OFF"

- Placer le sélecteur de bande sur la position "
A" (première bande de canaux)
- Ajuster "
CT1"  pour lire 19.880 Mhz (+ 50 Hz)

- Placer le sélecteur de bande sur la position "
B" (seconde bande de canaux)
- Ajuster "
CT2" pour lire 20.105 Mhz (+ 50 Hz)

- Placer le sélecteur de bande sur la position "
C" (troisième bande de canaux)
- Ajuster "
CT2" pour lire 20.105 Mhz (+ 50 Hz)

- Placer le sélecteur de bande sur la position "D" (quatrième bande de canaux)
- Ajuster "
CT3" pour lire 20.330 Mhz (+ 50 Hz)

- Placer le sélecteur de bande sur la position "E" (cinquième bande de canaux)
- Ajuster "
CT4" pour lire 20.555 Mhz (+ 50 Hz)


Alignement de la fréquence offset "LSB"

- Placer le sélecteur de mode sur la position "LSB"
- Connecter le fréquencemètre sur le point de mesure repéré "
TP-3"
- Ajuster "
CT5" pour afficher 20.1035 Mhz (tolérance + 0 à  250 Hz pour toutes les bandes en mode LSB)


Alignement du "VCO"


- Connecter un Voltmètre à lecture digitale sur le point de mesure repéré "
TP-2"
Positionner le sélecteur de bande sur la position "
E" et le sélecteur de canaux sur "40"
- Ajuster la vis du "
VCO" pour lire 0,6 Volts (+ 0.1 V)
Positionner le sélecteur de bande sur la position "
A" et le sélecteur de canaux sur "80"
- Vérifier la tension pour lire 0,3 Volts (ou moins)


Emetteur

- Utiliser un générateur BF et injecter un signal d'un 1Khz ou 2,4Khz 10 mV, via la prise du microphone.
- Connecter un Watt-mètre en sortie sur la prise d'antenne et brancher un oscilloscope en parallèle.

Préréglages

Pour aligner un circuit déréglé procéder aux préréglages suivants :
-
CT6 en position milieu
-
T5 noyau en position haute (mais légèrement à l'intérieur de la bobine)
-
RV2 en position milieu
-
RV3 à fond dans les sens des aiguilles d'une montre
-
RV9 à fond dans le sens contraire des aiguilles d'une montre

Pré-ajustements

Sélectionner le mode "
USB", bande "E" canal "40"
Passer en mode "
Emission"
Utiliser le générateur audio via la prise du microphone (voir ci-dessus)
Régler "
T1" - "T6" et "L11" (dans cet ordre) pour lire le maximum au Watt - mètre
Sélectionner la bande  C, canal 1
Régler "
T2" et "T4" et "L11" pour lire le maximum au Watt - mètre


Alignement de l'émetteur

Sélectionner le mode "
USB", bande "E" canal "40"
Régler "
T1" et "T3" et "L11" pour lire le maximum au Watt - mètre
Sélectionner la bande
C, canal 1
Régler "
T2" et "T4" pour lire le maximum au Watt - mètre
Répéter cette opération plusieurs fois

Ensuite procéder comme suit :

1 - Comparer le niveau du signal (avec l'oscilloscope) du canal
40 de la bande E avec le canal 40 de la bande C
Si nécessaire, ajuster "
T2" pour que le niveau soit autant que possible équivalent sur les deux canaux
2 - Comparer le niveau du signal du canal
1 de la bande E avec le canal 1 de la bande C
Si nécessaire, ajuster "
T4" pour que le niveau soit autant que possible équivalent sur les deux canaux
3 - Comparer le niveau du signal du canal
40 de la bande A avec le canal 40 de la bande B
Si nécessaire, ajuster "
CT6" pour que le niveau soit autant que possible équivalent sur les deux canaux

Régler "RV9" pour maintenir la puissance aux alentours de 2 à 3 Watts pendant la procédure évoquée précedemment


Suppression de la porteuse

Sélectionner le mode "
LSB"
Débrancher le générateur BF de la prise microphone
Régler "
RV5" pour un minimum de déviation au Watt - mètre
Rebrancher le générateur BF, la différence sans et avec un signal audio doit être supérieure de 40 Db
Sélectionner le mode "
USB" et procéder à l'identique


Etage final de puissance

Brancher le générateur BF
Sélectionner le mode "
USB"
Tourner "
RV3" à fond dans les sens des aiguilles d'une montre
Tourner "
RV9" à fond dans le sens contraire des aiguilles d'une montre
Sélectionner la bande "
E", canal "40", régler "T5" et "L11" pour lire le maximum de puissance sur le Watt-mètre

Puissance SSB

Sélectionner le mode "
USB"

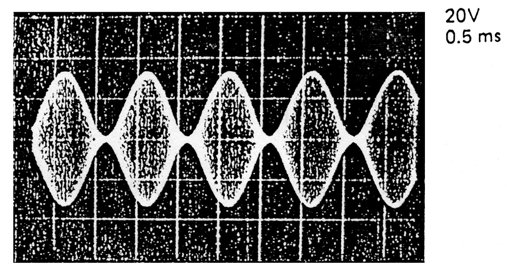

Injecter un signal deux tons (2,4 Khz, 10 mV et 500 Hz) via la prise microphone (le niveau du signal "500 Hz" doit être ajusté comme sur l'image ci dessous pour obtenir un bon rendement de l'émetteur)





Régler "RV9" et "RV3" pour obtenir la puissance souhaitée
Notez que "
RV9" doit être préréglée de 2 à 3 degrés (dans le sens contraire d'une montre) par rapport à la position centrale, la puissance de sortie étant obtenue par le réglage de "RV3"
Concernant les modèles équipés d'un sélecteur de puissance à trois positions (0,5 - 4 - Max),  effectuer les réglages comme évoqué précédemment en position puissance mini (0,5 / Low), les niveaux de puissance moyenne et haute (4/Mid - Max) étant ajustés automatiquement.


Réglage du "Bias"

Ajuster "RV2" de sorte que le signal émis ne se traduise par aucun croisement à l'affichage
Important. Ne pas tourner "RV2" trop loin.


Réglage de la puissance en AM/FM

Régler "RV11" pour obtenir la puissance voulue


Modulation AM

Utiliser un modulo mètre et régler "RV12" pour obtenir un taux de modulation supérieur à 90%


Ajustement du Watt-mètre intégré à l'appareil

Régler "
RV4" pour afficher les mêmes informations que sur le Watt-mètre de référence


Déviation FM

Sélectionner le mode "FM"
Connecter un déviatomètre sur la prise d'antenne
Appliquer un signal audio de 1,25 Khz, 10 mV via la prise microphone
Sélectionner le canal le plus bas (ex : Bande A, canal 80)
Régler "
RV1" pour une déviation de 1,5 Khz (pour tous les canaux)
Notez que la déviation peut atteindre 3 Khz si aucune déformation ne se produit


SWR Fonction ROS-mètre

(Uniquement pour les modèles équipés de cette fonction)
Sélectionner le mode "
AM" et passer en émission
Connecter une charge fictive 300 ohms (10 W minimum) sur la prise d'antenne
Tourner la commande "
CALIBRATE" sur la façade de l'appareil pour que l'aiguille s'aligne sur la position "SET" du vu-mètre
Sélectionner la commande "
CAL-SWR" sur la position "SWR".
Tourner le potentiomètre du circuit "
SWR" de manière à afficher "2" sur l'échelle SWR meter du vu-mètre de l'appareil


AWI (Indicateur de niveau d'ondes stationnaires trop élevé)

(Uniquement pour les modèles équipés de cette fonction)
Sélectionner le mode "
AM" et passer en émission
Connecter une charge fictive 300 ohms (10 W minimum) sur la prise d'antenne
Augmenter la tension d'alimentation de l'appareil à 16.0 V + / – 0.1 V
Régler le potentiomètre du circuit "
AWI"  pour que l'indicateur éclaire faiblement
Baisser et ramener la tension d'alimentation de l'appareil à 13,8 V
Vérifier que l'indicateur  "
AWI" est éteint
Vérifier que l'indicateur  "
AWI" s'éclaire lorsque l'antenne est débranchée ou est en court circuit
L'indicateur "
AWI" doit s'éclairer quand la tension d'alimentation de l'appareil est inférieure à 10,5 V


Alignement du récepteur

SSB Contrôle Automatique du Gain (AGC)

Sélectionner le mode "
USB"
Débrancher l'antenne
Tourner la commande "RF GAIN" à fond dans le sens des aiguilles d'une montre (sensibilité maximum)
Connecter un multimètre sur le point  #19 du circuit imprimé
Régler "
RV6" pour obtenir 2,1 V (+ / - 0,1 V).
Sélectionner le mode "
LSB"
Vérifier que le multimètre indique bien 2.1 V (+ / - 0.3 V)
Sélectionner le mode "
AM"
Vérifier que le multimètre indique bien entre 1,8 V et 2,3 V


Sensibilité AM

Sélectionner le mode "AM"
Injecter un signal audio de 1Khz (30% de modulation) via la prise d'antenne
Utiliser un atténuateur sur le générateur RF pour faciliter la procédure et ajuster "
T8" et "T14" pour obtenir le niveau audio maximum sur la sortie haut - parleur

Notez que le niveau de sortie audio doit être d'environ 1,5 V pendant la procédure d'alignement.

Tourner "T9" d'un tour dans le sens des aiguilles d'une montre
Comparer  le niveau de sortie entre la fréquence la plus basse et la plus élevée
Régler "
T10" pour obtenir un niveau équivalent sur les deux fréquences


Sensibilité FM

Injecter un signal de 0.5 microV avec une déviation 1,5 kHz via la prise d'antenne
Régler "
T15" pour un maximum de puissance audio en sortie


Sensibilité SSB

Sélectionner le mode "USB"
Injecter un signal de 0.5 microV sans modulation à la prise d'antenne
Tourner la commande "
CLARIFIER" (ou régler le générateur de signal) pour obtenir un signal audio d'1 kHz en sortie
Régler "
T7" pour obtenir le niveau de sortie maximum


Vu-mètre (fonction Signal reçu)

AM - Appliquer un signal de 40 dB (100 micro-V) via la prise d'antenne
Régler "
RV8" pour aligner l'aiguille du vu-mètre sur "S9"

SSB - Appliquer la même procédure que précédemment mais effectuer le réglage via "RV7"



Squelch

Sélectionner le mode "AM"
Appliquer un signal de 48 dB (environ 300 micro-V) via la prise d'antenne
Tourner la commande "
Squelch" à fond dans le sens des aiguilles d'une montre
Régler "
RV10" de manière à couper le son.
Le "squelch" s'ouvre et se ferme dans tous les modes avec un signal de 40 à 56 dB via la prise d'antenne.


RF Gain (circuit d'atténuation du signal reçu)

Sélectionner le mode "AM"
Régler le générateur de signal pour un rapport signal / bruit (S/N) de 10 dB.
Tourner la commande "
RF GAIN" à fond dans le sens des aiguilles d'une montre (ou positionner le commutateur DX-LOC sur "DX" s'il existe).
Régler la commande "
Volume" control pour obtenir un signal audio d'environ 2,1 V
Tourner la commande "
RF Gain" à fond dans le sens des aiguilles d'une montre (ou positionner le commutateur DX-LOC sur "LOC" s'il existe).
Augmenter le niveau du  générateur de signal pour obtenir un signal audio de 2V audio en sortie (la différence entre les deux niveaux de réglage du générateur de signal  doit être de 15 à 35 dB).



NB (noise blanker)

Utiliser un dispositif  ou signaux et impulsions sont produits simultanément à l'entrée d'antenne. Régler le générateur de signaux sur 1 microV et le générateur d'impulsion sur 100 hertz, 1 microS, 500  mV p-p.
Le rapport signal / bruit (S/N) doit être amélioré de 7 Db ou plus quand le "
Noise Blanker" est enclenché.
