Panne de circuit
BF

Généralités :

Le circuit amplificateur Basse Fréquence (BF), élève le niveau du signal audio pour que celui-ci soit reproduit par le Haut-Parleur.
Il est fréquent que ce circuit soit également utilisé comme amplificateur de modulation en AM.

Symptômes :

L'amplificateur BF étant dans ce cas commun à l'émission et à la réception, la panne éventuelle de ce composant se traduira le plus souvent :

- Soit par une panne de modulation AM (plus d'amplification du signal provenant du micro).
- Soit par une panne de réception, le signal audio n'est plus amplifié, (léger souffle, potentiomètre à fond).

Dans le dernier cas il sera utile (lorsque le poste dispose du mode Public Adress) de vérifier s' il y a du son sur la prise du HP extérieur.

Vérifications :

Contrôler la tension d'alimentation du circuit BF (+) qui doit être d'environ 13,8 Volts. Sur le point milieu de l'intégré (PM), le voltmètre doit afficher une valeur représentant la moitié de la tension relevée précédemment. S'il n'y a pas de mi-tension sur PM, il faut changer le circuit par un neuf strictement identique et de même référence.
Si les tensions sont bonnes il faudra pousser plus loin les investigations.

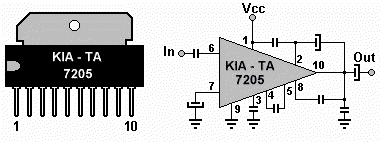

KIA ou TA 7205 (P/AP), Point Milieu = 10

AN 7140, Point Milieu = 1





La méthodologie est la même sur les autres postes quelque soit la marque et le modèle
voici quelques informations qui vous seront utiles





Circuit BF Entrée + - Point Milieu
BA 521 5 10 2 1
BA 518 7 3 5 4
AN 315 6 11 7 1
AN 7140 6 9 7 1
HA 1366W 4 2 8 10
LA 4446 1 et 13 7 4 et 10 6 et 8
LA 4485 1 et 2 7 3 et 12 11 et 13
LM 386 3 6 4 5
MB 3710 4 1 8 10
MB 3712 6 2 4 1
M 51513 5 2 10 1
TA TA 7205P - TA 7205AP 6 1 9 10
KIA 7205P 6 1 9 10
TA 7217 6 1 9 10
KIA 7217AP 6 1 9 10
TA 7222P 4 1 3, 7, 8 9
TDA 1905 8 2 9 - 16 1
TDA 2002 1 5 3 4
UPC 575C 1 6 Ailette 5
UPC 1156H 4 1 8 10
UPC 1181H 1 7 4 6
UPC 1182H 1 7 4 5
UPC 1242H 1 8 4 et 5 6
UPC 2002 1 5 3 4
