SOMMERKAMPTS 340 /

SOMMERKAMP
TS 340 / 340 DX


40 / 80 Channel Mobile AM / SSB Tranceiver

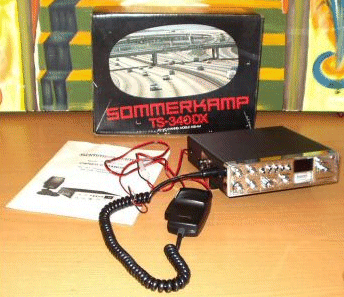

Commercialisé dès 1977, les SOMMERKAMP TS 340 et 340 DX comptent parmi les modèles emblématiques de la marque. Le TS 340 DX fut le premier poste multimode 80 canaux largement diffusé sur le marché à cette époque.

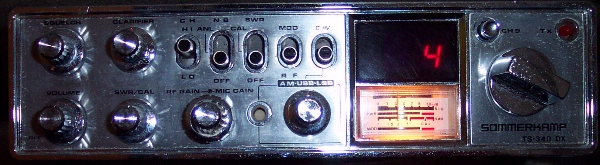

Façade couleur métal soulignée d'un cadre chromé, ce modèle ne peut être confondu avec d'autres TX.
Deux versions furent proposées à la vente, le
340 ne disposant que d'une seule bande de 40 canaux à la différence de son grand frère qui hérita de l'appellation 340 DX puisque bénéficiant d'une bande haute supplémentaire à la grande joie des DX'eurs.

Particularité du 340 DX, la bande SUP couvrait d'origine les fréquences 27.665 à 28.105 Mhz.

La présence de commandes nombreuses, Squelch, Clarifier, Tos mètre, Modulomètre, RF gain (aussi sur le micro), Mic gain, CH 9 et prise pour manipulateur CW attestent d'une conception moderne et Hi Tech pour un premier TX 80 canaux.

La notice utilisateur accompagnant ces 2 appareils était particulièrement détaillée et reprenait dans le détail, les procédures d'alignement des circuits électroniques..


Caractéristiques Techniques
:

-
PLL : CCI3001
- Nombre de canaux : 40 (TS 340), 80 en 2 bandes de fréquences (TS 340 DX)
-
Emission : AM / USB / LSB / CW
-
Puissance : SSB 12 W, AM 4 W
-
Semi-conducteurs : 22 transistors, 2 FETS, 54 Diodes, 10 circuits intégrés
-
Fréquence intermédiaire : 9.785 Mhz
-
Modulation AM : Classe B, 95 %
-
Clarifier : + ou - 1 khz
-
Puissance de sortie Haut-Parleur : 3 W sous 8 ohms
-
Public Adress : 3 W via HP extérieur
-
Alimentation : 13,8 VDC
-
Fabrication : Japon



Matériel également commercialisé avec une façade noire sous l'appellation GLOBEPHONE GS 480 DX (cliquez pour voir la photo)

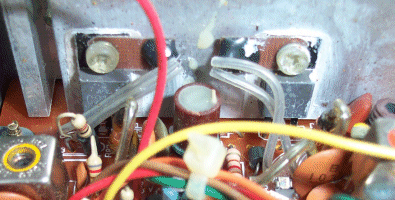

                                            Détails du PA

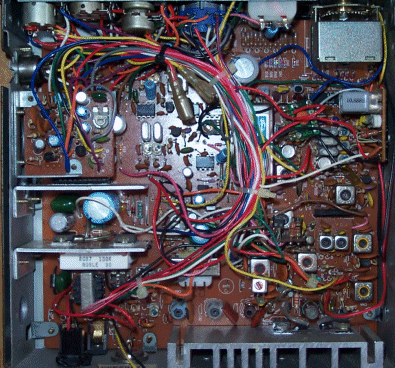

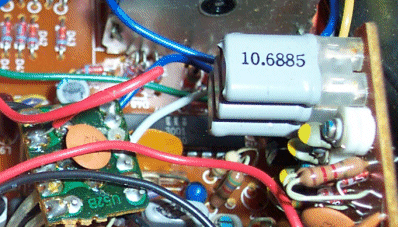

Platine des quartz                                                                             Vue du circuit dans son ensemble



Le Sommerkamp TS 340 DX, premier poste a 80 canaux AM/SSB apparu sur le marché, possède un PLL spécifique : le CCI3001. Ce circuit intégré n'est que partiellement utilisé : Il dispose de 6 bits de programmation, ce qui fait un potentiel de 64 canaux par bande, dont seuls 40 sont obtenus par le sélecteur de canaux. Lorsque les 6 bits d'adressage sont au niveau logique bas (ou mis a la masse), nous obtenons le canal 1 (26,965 MHz), tous au niveau haut, environ 5 à 6V, sa fréquence est celle du canal 5 supérieur bis (27,595). Il n'est pas possible de remplacer le PLL par un autre modèle, la roue codeuse du sélecteur de canaux n'acceptant que le CCI3001. Par contre, il est très aisé au moyen d'un simple compteur à 6 bits, de placer les canaux bis manquants, et, en changeant les trois quartz de la gamme HI (1 quartz pour l'AM et deux pour la BLU), par un autre jeu, taillé pour 10,880 MHz (AM), 10,8815 MHz (USB), et 10,8785 MHz (LSB), les bandes 26,965/27,595 MHz et 27,605/ 28,045 MHz, soit 128 canaux, programmes par le compteur susmentionné. En dehors de cette modification constituant: un maximum pour un TS 340 DX avec perte des correspondances pour les QSY, ce qui se résout grâce a un fréquencemètre, il y a peu de solutions pratiques, chaque changement de bande nécessitant un jeu de 3 quartz, et le VCO ne couvrant pas plus de 128 canaux. Une étude approfondie du schéma de ce TX permet de constater qu'une commutation par diode (DS), bloque le clarifier pendant l'émission, il suffit de la débrayer pour disposer d'un décalage émission / réception. Mais, dans ce cas, il est impératif que la tension aux bornes du pont diviseur comprenant le clarifier, soit parfaitement stable, sinon, gare aux distorsions sur les pointes de modulation en BLU. Ce défaut était constaté sur une version peu répandue du TS 340 DX, a double clarifier, ou sur le TS 310 DX, appareil destiné aux radioamateurs (?), ou toute pointe de modulation se traduisait, en SSB, par une dérive en fréquence, d'ou impossibilité pour le correspondant, de clarifier. Cette modification n'est pas à conseiller, un décalage de fréquence en émission et réception nécessitait un potentiomètre double, sinon, gare aux parties de cache-cache lors de QSO en groupe.

(Bibliographie Radio CB Magazine mai 1985)
