Mesuring devices - Appareils de mesure - Meetintrumenten

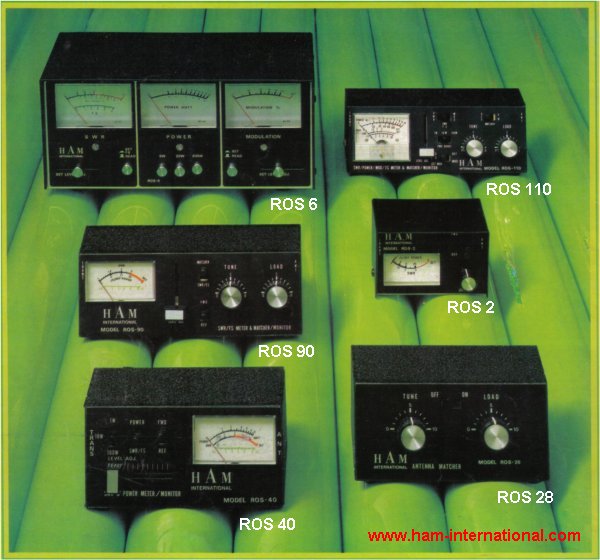

HAM International est l'exemple unique d'importateur présentant absolument tous les produits nécessaires à la CB. La gamme des appareils de mesure était composées de 9 modèles différents pour couvrir l'ensemble des besoins. Qu'il soit question de contrôler le Taux d'Ondes Stationnaires, la puissance d'émission, le niveau de modulation, l'intensité de champ ou d'accorder l'antenne (matcher), il y a toujours un matériel HAM qui se chargera de cette tâche.
Avec des fonctionnalités réduites (ROS 2 ou ROS 3) ou plus élaborées (ROS 4 / 40 / 9 / 90 / 11 / 110 ) l'encombrement est toujours minimum.
En fixe le confort procuré par la présence de larges vu-mètres est assuré par le modèle HAM ROS 6.

Pour ceux qui doivent se résoudre à accorder artificiellement l'antenne, la solution idéale c'est l'utilisation du Matcher HAM ROS 28.



General specifications - Caractéristiques générales - Algemene Kermerken



  ROS 2 ROS 3 ROS 6 ROS 4 / 40 ROS 9 / 90 ROS 11 / 110 ROS 28
SWR-TOS (Puissance  Modulation / Intensité de champ)
Sensitivity -Sensibilité de mesure - Meetgevoelgheld 100 µA 100 µA 100 µA 100 µA 100 µA 100 µA -
Meter range - Plage de mesure - Meetbereik             -
           SWR-TOS 1:1 - 3:1 1:1 - 3:1 1:1 - 3:1 1:1 - 3:1 1:1 - 3:1 1:1 - 3:1 -
           Power - Puissance - Vermogen - - 5/20/200 W 1/10/100 W - 1/10/100 W -
           Modulation - Modulatie (AM) - - 0-100% - - 0-100% -
Impedance - Impédance - Impedantie 52 Ohm 52 Ohm 52 Ohm 52 Ohm 52 Ohm 52 Ohm -
Frequency range - Plage de fréquence - Frekwentiebereik 3.5-50 Mhz 3.5-50 Mhz 3.5-50 Mhz 1.5-144 Mhz 1.5-144 Mhz 1.5-144 Mhz -
Accuracy - Précision - Nauwkeurgheld
           SWR-TOS +/- 5% +/- 5% +/- 5% +/- 5% +/- 5% +/- 5% -
           Power - Puissance - Vermogen - - +/- 10% +/- 10% - +/- 10% -
           Modulation - Modulatie - - +/- 10% - - +/- 10% -

Antenna Matcher - Adaptateur d'antenne - Antenne aanpasser
Frequency range - Plage de fréquence - Frekwentiebereik - - - - 25-40 Mhz 25-40 Mhz 25-40 Mhz
SWR - TOS - - - - < 1.05 < 1.05 < 1.05
Power loss - Perte de puissance - Vermogenverties - - - - < 5% < 5% < 5%
Capacitor - Condensateur - Kondensator - - -   Poly-Varicon Poly-Varicon Poly-Varicon

Connector - Connecteur - Aansluiting (SO 239) (SO 239) (SO 239) (SO 239) (SO 239) (SO 239) (SO 239)
Dimensions - Afmeteingen 85x55x55   230x100x100 120x60x65 160x60x65 160x60x65 120x60x65
Weight - Poids - Gewicht 225 gr - 1.6 kg 410 gr 625 gr 700 gr 370 gr

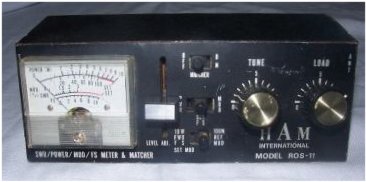

HAM ROS 3 HAM ROS 11
