Toutes les mesures indiquées ci-dessous sont effectuées en mode réception, commutateurs NL et NB en position "OFF", sélecteur de bandes sur position milieux, canal 1. Alimentation des circuits = 13,8 V Utilisez un voltmètre digital dont le négatif est connecté au moins (-) de la prise d'alimentation.





PLL02A & PLL02AG	Description	PTBM059COX	PTBM121D4X	PTBM133A4X
Circuit PLL - Phase Locked Loop (DIP 16)		IC1	IC1	IC1
	1 = Positive power supply     2 = VCO voltage in (signal from PLL to VCO)     3 = Reference oscillator input (10.240 Mhz)     4 = High : 10 Khz - Low : 5 Khz     5 = VCO voltage out (signal from VCO to PLL)     6 = Loop detected (High : locked - Low : unlocked)     7 = Programmable input     8 = Programmable input     9 = Programmable input   10 = Programmable input   11 - 16  = Programmable input
		1 =   5,4V   2 =   1,9V   3 =   2,5V   4 =     NC   5 =   3,3V   6 =   5,4V   7 =   0,0V   8 =   5,4V   9 à 15 = suivant position du sélecteur des canaux  16 =   0,0V	1 =   5,4V   2 =   1,9V   3 =   2,4V   4 =     NC   5 =   2,9V   6 =   5,4V   7 =   0,0V   8 =   5,4V   9 à 15 = suivant position du sélecteur des canaux  16 =   0,0V	1 =   5,4V   2 =   1,9V   3 =   2,5V   4 =     NC   5 =   3,3V   6 =   5,4V   7 =   0,0V   8 =   5,4V   9 à 15 = suivant position du sélecteur des canaux  16 =   0,0V

Motorola 760136 - Toshiba TC9100 - Panasonic AN / MN 6040 - Texas Instrument SM5109 -  NTE Electronics NTE/EGC 1167 - MM48141

TA 7310 (C3001A - AN 103)	Description	PTBM059COX		PTBM121D4X		PTBM133A4X
VCO Mixeur et Amplificateur (SIL9)		IC2	IC3	IC2	IC3	IC2	IC3
	1 = Oscillator input   2 = Oscillator output   3 = Oscillator output (buffered)   4 = Mixer input   5 = Ground   6 = Mixer output   7 = Amplifier input   8 = Positive supply voltage - 9 volts   9 = Amplifier output	RX	TX	RX	TX	RX	TX
		1 = 2,6V   2 = 1,9V   3 = 1,3V   4 = 2,3V   5 = 0,0V   6 = 8,3V   7 = 2,0V   8 = 4,3V   9 = 5,3V	1 = 2,6V   2 = 2,0V   3 =   NC   4 = 2,5V   5 = 0,0V   6 = 7,4V   7 = 2,0V   8 = 7,4V   9 = 6,9V	1 = 2,6V   2 = 1,9V   3 = 1,3V   4 = 2,3V   5 = 0,0V   6 = 8,3V   7 = 2,0V   8 = 4,3V   9 = 5,3V	1 = 2,6V   2 =   NC   3 =   NC   4 = 2,5V   5 = 0,0V   6 = 7,3V   7 = 2,0V   8 = 7,4V   9 = 6,9V	1 = 2,6V 2 = 1,9V 3 = 1,3V 4 = 2,5V 5 = 0,0V 6 = 8,4V 7 = 2,0V 8 = 8,5V 9 = 5,4V	1 =   2,9V 2 =     NC 3 =     NC 4 =   2,7V 5 =   0,0V 6 = 10,0V 7 =   2,2V 8 = 10,0V 9 =   5,4V

TA 7310 - TC 3001A - AN 103

AN 612	Description	PTBM059COX	PTBM121D4X	PTBM133A4X
Modulateur équilibré (SIL7)		IC4	IC4	IC4
	1 = Signal input   2 = Bias input   3 = Signal input   4 = Ground   5 = Bias output   6 = Positive supply voltage   7 = Output
		1 =   3,1V   2 =   3,5V   3 =   3,5V   4 =   0,0V   5 =   6,2V   6 =   8,3V   7 =   4,8V	1 =   3,1V   2 =   3,5V   3 =   3,5V   4 =   0,0V   5 =   6,2V   6 =   7,4V   7 =   4,8V	1 =   3,1V   2 =   3,4V   3 =   3,4V   4 =   0,0V   5 =   6,1V   6 =   9,1V   7 =   5,6V

AN240P	Description	PTBM059COX	PTBM121D4X	PTBM133A4X
Détection FM (DIP14)		IC3	IC6	IC5
	1 = IF in Bias     2 = IF input     3 = Ground     4 = Ground     5 = Positive supply voltage     6 = DC volume control     7 = De emphasis     8 = Detector output     9 = Quad detector   10 = Quad detector   11 = Not used   12 = Audio output   13 = Tone control   14 = Audio input
		Not concerned	1 =   2,0V   2 =   2,0V   3 =   0,0V   4 =   0,0V   5 =   8,5V   6 =   0,0V   7 =   7,0V   8 =   6,0V   9 =   3,8V 10 =   3,8V 11 =     NC 12 =   3,8V 13 =     NC 14 =   1,6V	Not Concerned  (BA403)

TA 7205P	Description	PTBM059COX	PTBM121D4X
Audio Amplifier (SIL10)		IC5	IC5
	1 = Supply voltage     2 = BootStrap     3 = Decoupling     4 = Phase compensation     5 = Phase compensation     6 = Input     7 = NC     8 = Phase compensation     9 = Ground   10 = Output (PM)
		1 = 13,7V   2 = 12,6V   3 =   4,0V   4 =   8,2V   5 =   1,3V   6 =   3,4V   7 =   3,4V   8 =  1,3V   9 =   0,0V 10 =   6,9V	1 = 13,7V   2 = 12,6V   3 =   4,0V   4 =   8,2V   5 =   1,3V   6 =   3,4V   7 =   3,4V   8 =  1,3 V   9 =  0,0 V 10 =   6,9V

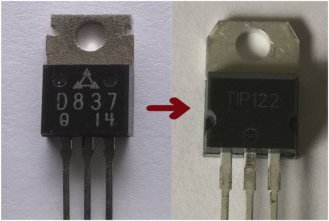

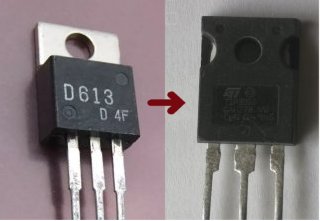

2SD837 (Equivalent TIP122)	Description	Pinout
DC Switch Buffer (PTBM121D4X & PTBM133A4X) and Automatic Voltage Regulator (PTBM133A4X)		Q33 or Q36 and Q34

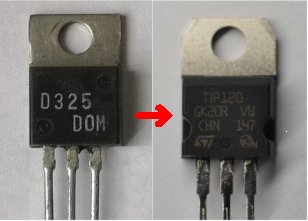

2SD325 (Equivalent TIP120)	Description	Pinout
Automatic Voltage Regulator (PTBM121D4X)		Q38

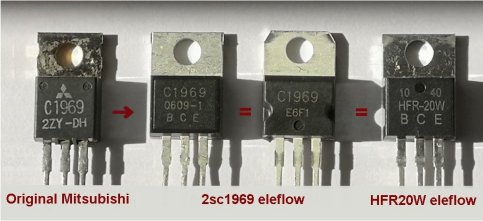

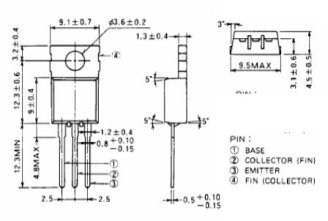

2SC1969 (Equivalent Eleflow 2sc1969 ou HG 2sc1969)	Description	Pinout
Power Amplifier (PA) - 16 Watts

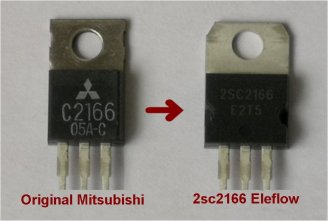

2SC2166 (Equivalent Eleflow 2sc2166 ou HG 2sc2166)	Description	Pinout
Driver - 6 Watts
